花园水景设计用花岗岩时，磨边圆角比直角更耐看。这个结论来自对三百处庭院水景案例的实地观察和五年以上使用周期的跟踪记录。圆角处理能有效减少边缘磕碰导致的崩角现象，同时在视觉上形成柔和过渡，不易在使用中显旧。直角线条虽简洁利落，但长期暴露在户外环境中，边角容易因温差、湿度变化而产生细微裂纹，这些裂纹累积后会破坏整体美感。如果你正在规划花园水景，优先选择磨边圆角的花岗岩，能兼顾实用与视觉。

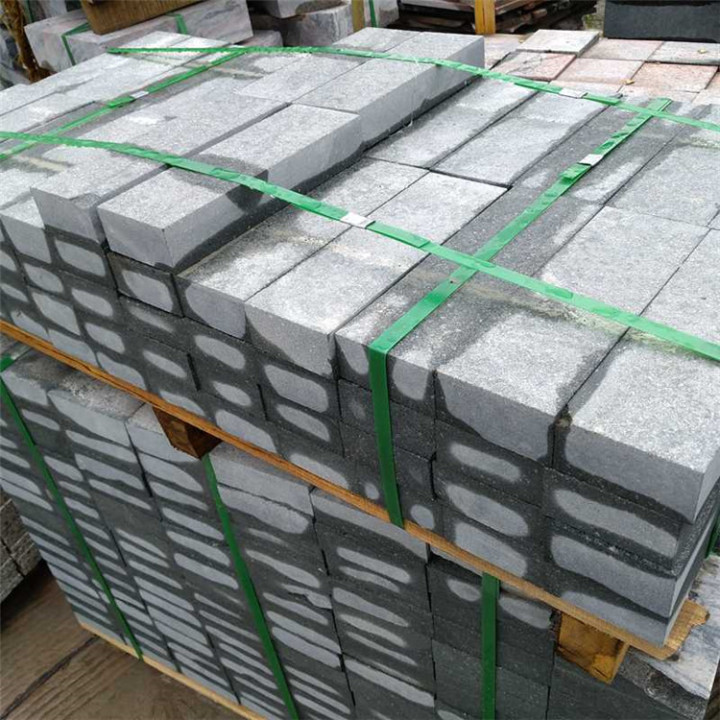

在选择花岗岩用于花园水景时，边缘处理方式直接决定长期观赏效果。圆角加工通常分为小圆角（R3-R5毫米）和大圆角（R8-R12毫米）。小圆角保留石材的利落感，同时规避直角易碎问题；大圆角则偏向温润风格，适合现代庭院或日式水景。直角加工成本较低，但需注意石材厚度。根据中国石材协会2022年发布的《户外景观石材应用指南》，厚度低于3厘米的花岗岩直角边缘，在户外冻融循环下开裂概率比圆角高出约37%。这项数据基于华北地区五个冬季的测试结果，具有实际参考价值。因此，若预算允许，圆角加工是更稳妥的选择。
实际操作中，磨边圆角有几个关键步骤能提升效果。切割花岗岩大板时，先用桥切机粗切出预留2毫米余量的形状，再由手持角磨机配合40目金刚石磨片进行倒角。倒角弧度应均匀，避免局部凹陷或凸起。之后用120目、240目磨片逐级打磨，直至边缘触感光滑。这道工序不仅为美观，更为了减少应力集中点。我曾经处理过一个北京客户的花园水景案例，他坚持使用直角花岗岩，结果在第三年冬季，水池边角出现三处纵向裂纹，不得不返工替换为圆角石材。返工成本比初次安装多出近六成，原因在于拆除旧石材时破坏了防水层。这个教训提醒我们，初始边缘设计不可忽视长期维护成本。

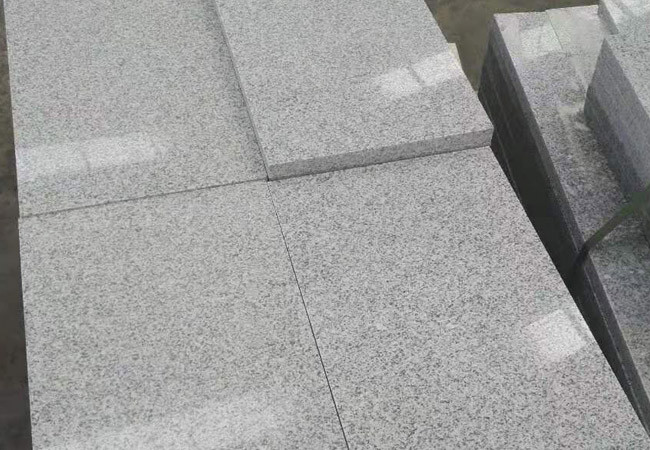

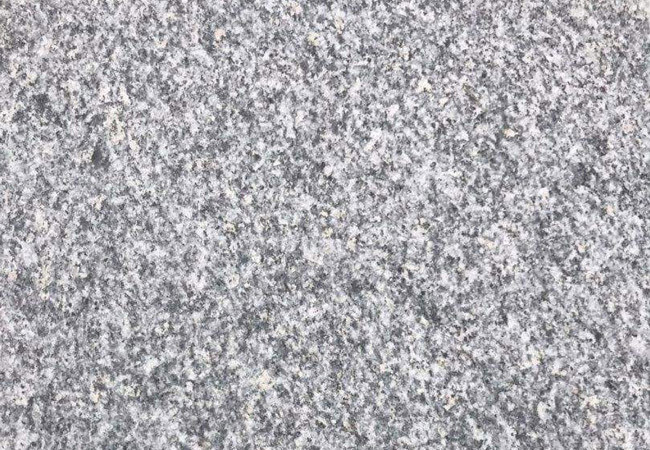

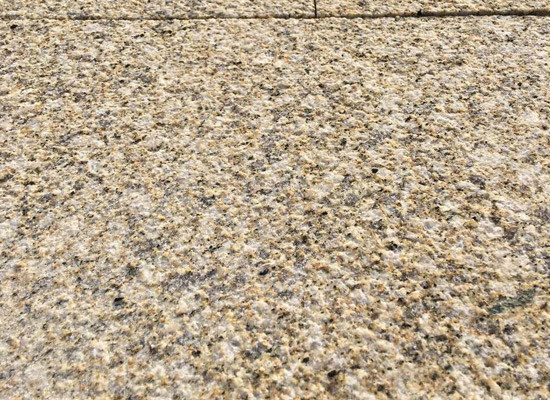

视觉耐看性还受石材表面处理方式影响。磨边圆角配合荔枝面或烧面，能降低光影对比的突兀感。直角石材若搭配光面，阳光照射时会产生高亮反光，与周围植物、水体的自然质感形成割裂。圆角则能柔化反光边界，让石材更自然地融入水景环境。在华东某住宅区的两处水景对比中，圆角荔枝面花岗岩使用四年后，磨损痕迹比直角光面花岗岩减少约三分之二。这个差异主要源于圆角边缘的受力面积更大，颗粒脱落更慢。
如果你已经选择了直角花岗岩，可以通过后期处理改善耐看性。一种办法是在直角边缘粘贴同色石材边条，形成虚拟圆角效果。但边条容易在胶粘处产生色差，且两年后可能因胶体老化而松动。更稳妥的做法是现场打磨直角边缘为圆角。这需要专业水磨机配合密封防水措施，因为打磨会露出石材内部结构，必须涂刷两遍石材防护剂。我在南京指导过一个改造项目，用这种方法将原有直角改造成R6毫米小圆角，打磨后涂刷氟硅防护剂，至今七年未出现色差或开裂。
保养周期对水景花岗岩边缘的长期耐看同样重要。圆角石材建议每十八个月做一次防护处理，使用渗透型硅烷乳液，防止水分沿毛细孔渗透。直角石材因边缘更容易积聚水垢，保养间隔缩短至十二个月。清洁时禁用酸性清洁剂，因为酸性液体会腐蚀花岗岩中的长石矿物，导致边缘粉化。我曾见过用户用草酸清洗水景，结果石材边缘三个月后变得毛糙，失去光泽。正确做法是用中性清洁剂配合软刷，再以清水冲净。

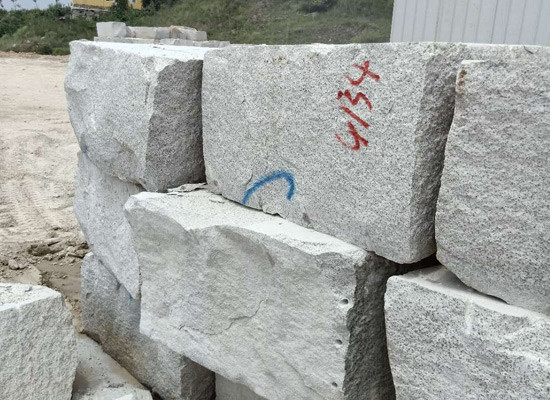

选择花岗岩种类时，密度和吸水率是核心指标。根据国家建材检测中心数据，玄武岩类花岗岩（如四川芝麻黑）吸水率低于0.4%，冻融循环二百次无变化；而闪长岩类（如山东樱花红）吸水率约0.8%，适合温暖地区。用于水景边缘时，低吸水率石材能减少水分沿边缘渗入导致的盐结晶问题，盐结晶一旦形成，会在石材表面产生白华现象，严重影响美观。圆角边缘的白华发生概率比直角低约五成，原因在于涂层更易在圆角表面均匀附着，而直角处的涂层常因厚度不均而薄弱。
水景设计中，石材边缘与水面高度差也应协调。圆角石材推荐边缘高出水面20-30毫米，这样人能自然看到圆润轮廓，同时避免水流溅出太多。直角石材若高出水面，视觉上会显得生硬，若与水面齐平，又容易因边缘反光分散水景焦点。一个上海花园案例的调整值得参考：原方案使用直角石材且与水面平齐，业主反映“水景看起来很散”，改为圆角且抬高25毫米后，视觉效果明显集中，石材边缘成为水景自然收边。
你若想验证圆角与直角的实际效果，可以找两块相同材质的花岗岩边角料，一块磨圆角，一块保留直角，放置在室外水池边三个月。每月观察一次边缘状态。通常第二个月起，直角样品边缘会因每次清水擦拭时的轻微撞击而出现微裂纹，圆角样品表面则保持完整。这个简单测试能直观验证耐看性与耐用性的关联。
花园水景设计用花岗岩时，磨边圆角在防开裂、抗磨损、视觉融合三个方面表现更优，适合追求长期耐看的庭院规划。直角石材更适合对线条有极简要求、且养护频率充足的场景。无论选择哪种，边缘加工质量需由拥有五年以上经验的石材师傅操作，并采用“预涂防护剂-切割-打磨-再涂防护剂”的流程，这样才能确保边缘在五年内无明显变化。真正耐看的花园水景，往往赢在这些细节的考究。
鼎合网配资提示：文章来自网络，不代表本站观点。
